MANUAL TÉCNICO
Este manual foi elaborado por profissionais da área de saúde com objetivo de fornecer as informações necessárias ao usuário do Circuito 2 e 3 Pontos Protec, quanto à operação, características técnicas e cuidados gerais de utilização e manutenção.
SOLUÇÕES ESSENCIAIS
Para sua segurança não tente utilizar ou operar este produto para saúde sem que tenha lido e compreendido as informações contidas neste manual. Se mesmo após a leitura surgirem dúvidas, entre em contato com a Protec: [email protected]
OPERAÇÃO SEGURA
Este dispositivo deve ser utilizado exclusivamente por profissionais de saúde devidamente treinados. Seguir as instruções deste manual não só garante a segurança do paciente, mas também prolonga a vida útil do equipamento. Atenção:
O uso incorreto do Circuito pode resultar em riscos para o paciente e danos ao dispositivo.
Este equipamento deve ser operado em ambientes seguros e controlados, longe de atmosferas tóxicas.
Utilize apenas peças de reposição originais da Protec para garantir o desempenho e a segurança do equipamento.
CÓDIGOS DO PRODUTO
006158 CIRCUITO PAINEL 1PT AR (ERL)
006399 CIRCUITO PAINEL 1PT AR (REV)
003744 CIRCUITO PAINEL 1PT AR NIPLE LONGO SD(ALLT)
003787 CIRCUITO PAINEL 1PT O2 (RT)
006155 CIRCUITO PAINEL 2PT AR (ALLT) 100 MM EP
003748 CIRCUITO PAINEL 2PT AR (RT) 75MM EP
006341 CIRCUITO PAINEL 2PT AR 100MM EP S/ ENT N DESC
005193 CIRCUITO PAINEL 2PT AR 20 CM
006189 CIRCUITO PAINEL 2PT AR KIT 75MM EP NIP 20027
006154 CIRCUITO PAINEL 2PT O2 (ALLT) 100 MM EP
003747 CIRCUITO PAINEL 2PT O2 KIT 75MM EP
004474 CIRCUITO PAINEL 2PT O2 KIT 75MM EP NIP 20026
003791 CIRCUITO PAINEL 3PT O2 (ALLT) 100MM EP
006159 CIRCUITO PAINEL 3PT O2 (ERL) ENT/TRAS 65MM EP
003741 CIRCUITO PAINEL 3PT O2 100 MM EP
003746 CIRCUITO PAINEL 3PT O2 KIT 75MM EP
004745 CIRCUITO PAINEL 3PT O2 KIT 75MM EP NIP 20026
NOTA (1): Consulte outros modelos
DESCRIÇÃO

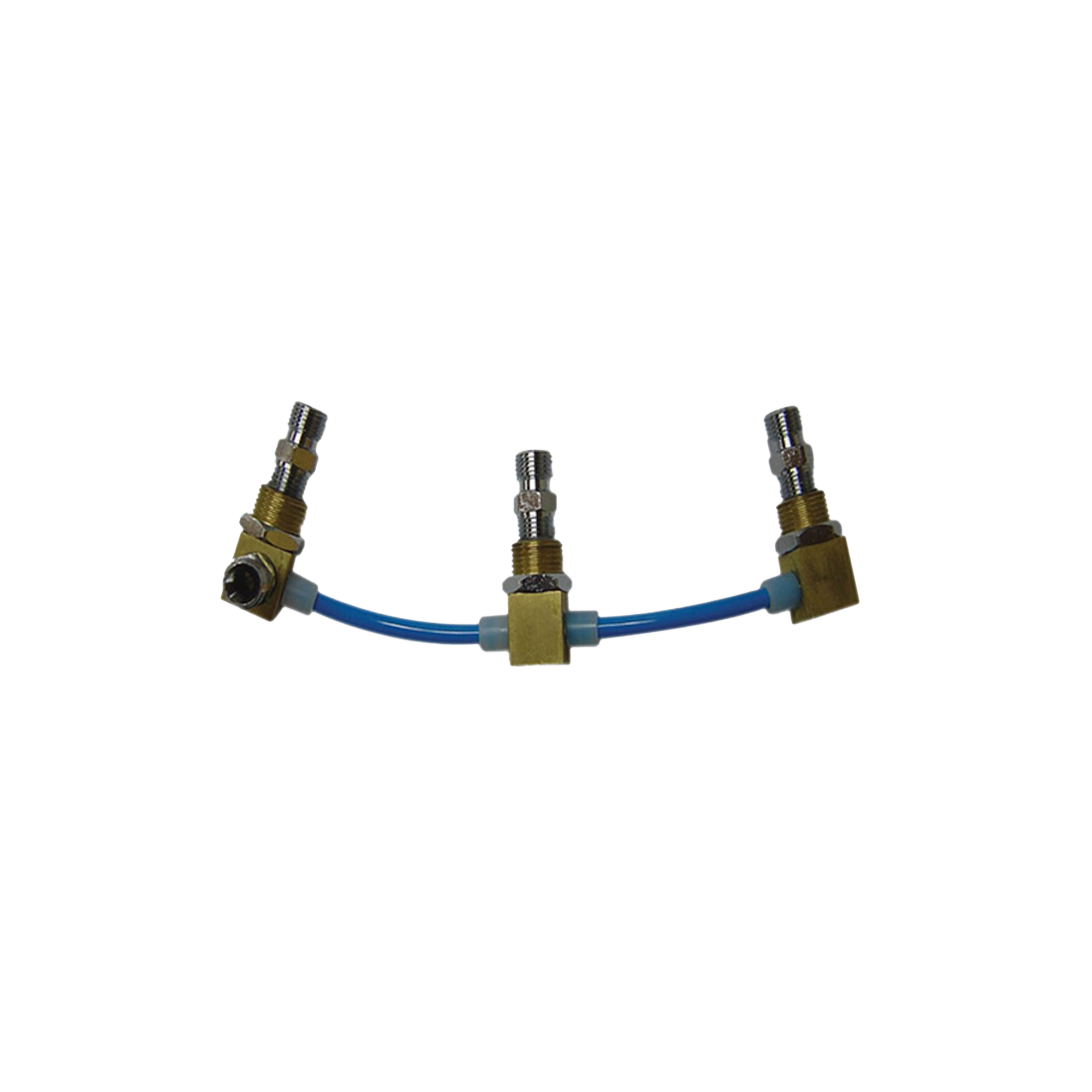

Os Circuitos de 2 e 3 pontos destina-se a distribuir a rede de gases medicinais em painéis de gases e auxiliares em diversos ambientes. As principais áreas de aplicação destes produtos são: Hospitais, Clínicas, centros cirúrgicos, ambulatórios, UTI e ambulância.
São produtos desenvolvidos para facilitar a distribuição dos gases em produtos médicos hospitalares.
Princípios de Funcionamento
• A rede de gás é conectada ao painel e através de interligação de tubos do circuito é dividido em pontos podendo ser de 2 ou 3.
Aplicação Clínica
• Os circuitos são utilizados em Painéis Régua do Tipo Calha.
PRECAUÇÕES E NOTAS
O Circuito deve ser manuseado por pessoal qualificado e operado por pessoal treinado. É imprescindível a LEITURA TOTAL DO MANUAL DE INSTRUÇÃO antes de utilizar o Circuito na rede.
Caso não siga as precauções descritas, será considerado mau uso do equipamento. A utilização do produto antes do completo entendimento das suas características e funções resulta em condições de risco para o paciente e o próprio produto.
Os parágrafos precedidos das seguintes palavras merecem especial atenção:
Cuidado: Sinaliza condições que podem impactar negativamente a segurança do operador ou do paciente.
Atenção: Aponta situações que podem causar danos ao produto e seus acessórios.
Nota: Fornece informações adicionais que auxiliam na melhor compreensão do funcionamento do produto.
CUIDADO
Verifique se as conexões disponíveis estão devidamente identificadas e estão em perfeito estado de conservação.
Verifique se não há vazamentos nas conexões, utilizando um pincel e solução com água e sabão neutro (espuma);
Teste as conexões anteriormente a sua utilização a fim de minimizar qualquer mau funcionamento durante o procedimento específico.
Leia com atenção este manual de instrução para utilizar corretamente o produto. Deve-se tirar o máximo proveito dos recursos relatados.
Produto NÃO ESTÉRIL
ATENÇÃO
Antes de utilizar, verifique se o produto não possui imperfeições.
Este produto pode sofrer alterações, sem prévio aviso ao usuário;
Manuseie o produto cuidadosamente;
Não o deixe cair ou bater no chão;
A manutenção deve somente ser executada por pessoas autorizadas;
Não sobrecarregue os encaixes;
Siga corretamente as instruções para limpeza, desinfecção e/ou esterilização.
NOTA
Leia com atenção este manual de operação para utilizar corretamente o produto e tire o máximo proveito dos recursos relatados. Em caso de dúvidas, procure suporte técnico da Protec.
O Circuito deve ser manuseado por pessoal qualificado e operado por pessoal treinado.
A manutenção preventiva deve ser executada pelo Fabricante e/ou Assistência Técnica Autorizada.
PROCEDIMENTO DE OPERAÇÃO/INSTALAÇÃO
Antes de utilizar, verifique se estão disponibilizadas as conexões necessárias para os equipamentos e acessórios a serem utilizados durante o procedimento a ser executado. Quando esta condição não estiver atendendo, providenciar a remoção do paciente para um local que atenda esta necessidade ou se possível substituir os acessórios ou equipamentos necessários de forma que sejam compatíveis com as conexões necessárias.
As conexões devem ser utilizadas com o máximo de cuidado, observando todas as recomendações das técnicas envolvidas nos procedimentos médicos específicos e as orientações específicas do fabricante de equipamentos que venham a ser conectados ao painel.
As conexões de gases devem ser firmemente conectadas de forma a não permitir nenhum tipo de vazamento entre o painel e a mangueira de conexão e / ou equipamentos.
1. Verifique a parte que deve ser instalada no painel de gases.
2. Coloque as extensões das canalizações até o ponto específico no painel ou tubulação até o ponto desejado.
3. Teste todas as funções a fim de verificar se existe algum tipo de obstruções na canalização para a instalação de gases.
4. Efetue as ligações de gases na parte correspondente do painel.
5. Teste todas as funções a fim de verificar se existe algum tipo de obstruções na canalização de gases.

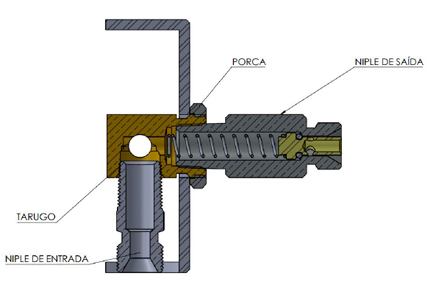

Esquema de montagem do circuito no painel:
NOTA

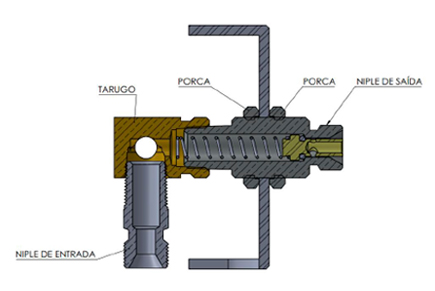

Caso seja necessário afastar o Niple de entrada do circuito da parede do painel, utilizar como referência de montagem, o esquema abaixo. Este esquema é utilizado quando o circuito possui Niple Longo na saída.
PREPARAÇÃO PARA LIMPEZA
CUIDADO
• Antes da primeira utilização se necessário, LIMPE o Circuito, e DESINFECTE;
LIMPEZA
CUIDADO
A limpeza deve ser feita com pano umedecido em água e sabão neutro, retirando o produto do local de uso.
Após a limpeza, faça a secagem com um pano limpo, macio e seco.
ATENÇÃO
A desinfecção / limpeza não pode ser feita por imersão ou em câmaras fechadas sob temperaturas superiores à temperatura ambiente, pois poderá danificar o produto.
Não pode ser utilizado Hipoclorito de Sódio (cloro) na desinfecção / limpeza, pois poderá danificar o produto.
DESINFECÇÃO/ESTERILIZAÇÃO
ÁLCOOL 70%
Utilize álcool 70% para desinfecção da parte externa utilizando pano limpo e umedecido, e faça a secagem com um pano limpo, macio e seco.
AUTOCLAVE
ATENÇÃO
O Circuito de 2 e 3 pontos NÃO DEVE ser submetido a autoclave, pois não suporta as temperaturas deste processo e será danificado.

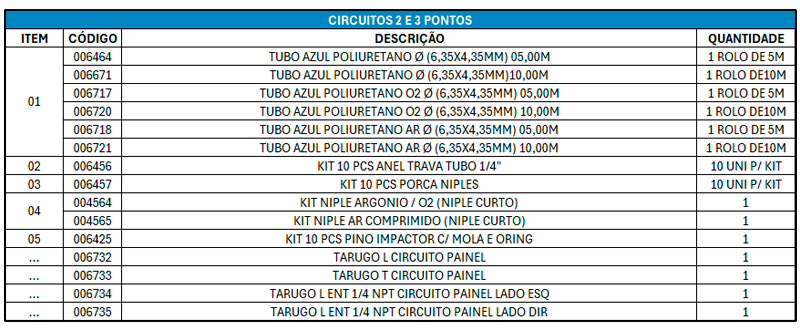

PARTES E PEÇAS

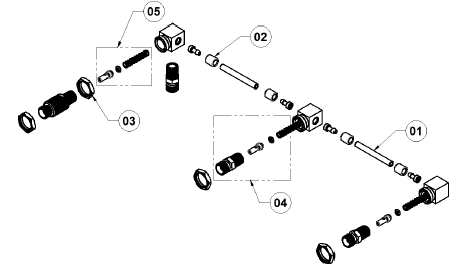

VISTA EXPLODIDA CIRCUITOS 2 E 3 PONTOS PROTEC
ATENÇÃO
• Verifique, periodicamente, a limpeza e o perfeito estado de conservação do Circuito. Caso seja constatada qualquer deformação ou outra irregularidade, faça a substituição por um novo Circuito.
MANUTENÇÃO PREVENTIVA
A manutenção do produto deve ser executada por profissional treinado e com a utilização de componentes originais.
Não são necessários cuidados de manutenção periódica, no entanto é recomendável verificar anualmente as condições internas das tubulações.
ESPECIFICAÇÕES TÉCNICAS
Conexão de Gases:
Material: Latão Cromado
Tarugo:
Material: Latão
Tubo para Gases:
Material: Poliuretano (PU)
Anel Trava:
Poliamida (PA)
Conexões de Entrada e Saída:
Conforme a Norma ABNT NBR 11906
CONDIÇÕES DE ARMAZENAMENTO
Deve ser armazenado em local limpo e seco, sob temperatura entre -5ºC à 45ºC e com umidade relativa inferior a 95% (Não condensada). Deve ser protegido de luz direta do sol e vapores químicos.
CONDIÇÕES DE TRANSPORTE
• Para transporte são admitidas variações de temperatura de -5ºC à 45ºC e com umidade relativa inferior 95%.
• Deve ser manuseado e transportado com cuidado e evitando batidas, principalmente quando estiver fora da embalagem.
CERTIFICADO DE GARANTIA
A Protec Export garante este produto contra defeito de material ou fabricação por um período de 3 meses a partir da data de venda, comprovada através da Nota Fiscal de venda.
Não se incluem nesta garantia quaisquer danos causados por:
1. Utilização e/ou instalação inadequada ou em desacordo com os procedimentos contidos no manual;
2. Violação, ajustes ou manutenção realizados por pessoal não autorizado;
3. Acidentes ou agentes da natureza.
Os serviços em garantia serão prestados pela Protec Export ou seu representante devidamente autorizado. Em caso de dúvida, entre em contato com o fabricante.
FABRICANTE/ DISTRIBUIDOR
PROTEC EXPORT Ind. Com. Imp. Exp. Equip. Méd. Hosp. Ltda.
Rodovia Bunjiro Nakao, 49800 - Chácara Remanso
CEP 06726-300 - Cotia - SP
CNPJ: 06.207.441/0001-45
I.E.: 278.163.442.114
Autorização de Funcionamento ANVISA N° 8043514
Número do Registro do Produto no Ministério da Saúde/ANVISA: 80435149002
PABX: +55 (11) 3132-9899
Fax: +55 (11) 3714-1375
