MANUAL TÉCNICO
Este manual foi elaborado por profissionais da área de saúde com objetivo de fornecer as informações necessárias ao usuário do Fluxômetro, quanto à operação, características técnicas e cuidados gerais de utilização e manutenção.
SOLUÇÕES ESSENCIAIS
Para sua segurança não tente utilizar ou operar este produto para saúde sem que tenha lido e compreendido as informações contidas neste manual. Se mesmo após a leitura surgirem dúvidas, entre em contato com a Protec: [email protected]
OPERAÇÃO SEGURA
Este dispositivo deve ser utilizado exclusivamente por profissionais de saúde devidamente treinados. Seguir as instruções deste manual não só garante a segurança do paciente, mas também prolonga a vida útil do equipamento. Atenção:
O uso incorreto do Fluxômetro pode resultar em riscos para o paciente e danos ao dispositivo.
Este equipamento deve ser operado em ambientes seguros e controlados, longe de atmosferas tóxicas.
Utilize apenas peças de reposição originais da Protec para garantir o desempenho e a segurança do equipamento.
CÓDIGOS DO PRODUTO
004041 FLUXÔMETRO 0-15 LPM FÊMEA P/ AR COMPRIMIDO
004042 FLUXÔMETRO 0-15 LPM FÊMEA P/ OXIGÊNIO
004052 FLUXÔMETRO 0-15 LPM FÊMEA P/ ARGÔNIO
004044 FLUXÔMETRO 0-15 LPM MACHO P/ AR COMPRIMIDO
004045 FLUXÔMETRO 0-15 LPM MACHO P/ OXIGÊNIO
004058 FLUXÔMETRO 0-30 LPM MACHO P/ OXIGÊNIO
004074 FLUXÔMETRO 0-15 LPM MACHO P/ ARGÔNIO
004040 FLUXÔMETRO 0-30 LPM FÊMEA P/ ARGÔNIO
004047 FLUXÔMETRO 0-30 LPM MACHO P/ ARGÔNIO
004050 FLUXÔMETRO 0-30 LPM FÊMEA P/ OXIGÊNIO
004054 FLUXÔMETRO 0-30 LPM FÊMEA P/ AR COMPRIMIDO
004056 FLUXÔMETRO 0-15 LPM FÊMEA P/ AR C/ EXT.PVC 1M
005936 FLUX. 0-30 LPM MACHO P/ GÁS CARB. ESP.CROMADO
004055 FLUXÔMETRO 0-15 LPM FÊMEA P/ OXIG C/EXT.PVC1M
004043 FLUXÔMETRO 0-15 LPM MACHO P/ ÓXID. NITROSO
004068 FLUXÔMETRO 0-30 LPM MACHO P/ ARG C/BICO SAÍDA
004069 FLUXÔMETRO 0-15 LPM MACHO P/ OXIG C/BICO SAÍDA
004084 FLUXÔMETRO 0-30 LPM FÊMEA P/ ARG C/BICO SAIDA
005930 FLUXÔMETRO 0-15 LPM FÊMEA P/ OXIGÊNIO ESP.
005729 FLUXÔMETRO 0-15 LPM MACHO P/ OXIGÊNIO ESP.
005399 FLUXÔMETRO 0-30 LPM FÊMEA P/ GÁS CARB. ESP
005677 FLUXÔMETRO 0-30 LPM MACHO P/ GÁS CARB. ESP
005670 FLUXÔMETRO 0-30LPM FÊMEA P/ ARGÔNIO ESP.
005671 FLUXÔMETRO 0-30LPM MACHO P/ ARGÔNIO ESP.
NOTA (1): Consulte outros modelos
DESCRIÇÃO
Os Fluxômetros da marca Protec, foram desenvolvidos para controlar e medir o fluxo de Ar comprimido medicinal, Oxigênio, Óxido nitroso, Gás carbônico, Nitrogênio ou Argônio.
Princípios de Funcionamento
• Os fluxômetros podem ser conectados às válvulas de regulagem (a pressão de trabalho de 3,5 kgf/cm² (bar)) aos equipamentos e outras aplicações médicas, onde há necessidade de controle e regulagem de fluxo de gás fornecido para os equipamentos médicos, hospitalares e/ou pacientes.
Aplicação Clínica
• Não utilize os Fluxômetros em ambientes de atmosferas tóxicas, como poeiras, umidade ou qualquer tipo de poluição.
• Verifique o gás a ser utilizado através de identificação de cores ou descrição, bem como o fluxo necessário para aplicação;
• Mantenha o monitoramento dentro da faixa de operação do equipamento médico utilizado e/ou atendimento ao paciente.
PRECAUÇÕES E NOTAS
O Fluxômetro deve ser manuseado por pessoal qualificado e treinado. É imprescindível a LEITURA TOTAL DO MANUAL DE INSTRUÇÃO antes de utilizar o Laringoscópio em pacientes.
A utilização do produto antes do completo entendimento das suas características e funções resulta em condições de risco para o paciente e o próprio produto. Os parágrafos precedidos das seguintes palavras merecem especial atenção:
Cuidado: Sinaliza condições que podem impactar negativamente a segurança do operador ou do paciente.
Atenção: Aponta situações que podem causar danos ao produto e seus acessórios.
Nota: Fornece informações adicionais que auxiliam na melhor compreensão do funcionamento do produto.
CUIDADO
Antes da primeira utilização e após cada utilização em paciente, se necessário, LIMPE o Fluxômetro;
Não utilize o Fluxômetro em atmosfera tóxica;
Não utilize óleo, graxa ou qualquer substância baseada em hidrocarbonetos em nenhuma parte do Fluxômetro, sob risco de explosão;
Certifique-se que o fluxômetro a ser utilizado está de acordo com o tipo de gás, ou seja, a válvula de regulagem e a porca de conexão de entrada na cor verde para oxigênio, cor amarela para ar comprimido medicinal, azul para óxido nitroso, marrom para Argônio e cinza para gás carbônico e nitrogênio;
Verifique se não há vazamentos nas conexões, utilizando um pincel e solução com água e sabão neutro (espuma);
Verifique a inexistência de centelhas ou qualquer outra fonte de ignição próxima ao local de operação.
Não permaneça em frente ou atrás do regulador quando abrir a Válvula Medicinal, isto é, deve sempre posicionar ao lado do mesmo;
Leia com atenção este manual de instrução para utilizar corretamente o produto. Deve-se tirar o máximo proveito dos recursos relatados.
Produto NÃO ESTÉRIL.
ATENÇÃO
Este produto pode sofrer alterações, sem prévio aviso ao usuário;
Manuseie o produto cuidadosamente;
Não o deixe cair ou bater no chão;
Não utilize o fluxômetro, caso haja fissuras ou rachaduras nas partes plásticas;
Não sobrecarregue os encaixes;
Não use produtos abrasivos na superfície;
Siga corretamente as instruções para limpeza, desinfecção e/ou esterilização.
NOTA
Leia com atenção este manual de operação para utilizar corretamente o produto e tire o máximo proveito dos recursos relatados. Em caso de dúvidas, procure suporte técnico da Protec.
O Fluxômetro deve ser manuseado por pessoal qualificado e operado por pessoal treinado.
PROCEDIMENTO DE OPERAÇÃO/INSTALAÇÃO
• Verifique antes de conectar, se:
1 - Está adequadamente limpo;
2 - O fluxômetro a ser utilizada está de acordo com o gás, verificando a identificação da cor do botão de regulagem do fluxo;
3 - A pressão de trabalho está calibrada para a faixa de 3,5 + 0,3 Kgf/cm²;
4 - Está com ausência de graxas, óleos ou substâncias orgânicas incompatíveis com o oxigênio;
5 - O botão de regulagem de fluxo esteja fechado;
• Antes de conectar a válvula no cilindro / rede, abra ligeiramente a válvula do cilindro ou acione o pino de impacto do niple da rede para expurgar impurezas e/ou sujeiras;
• Verifique se o regulador utilizado possui faixas de pressão adequadas à aplicação, bem como apropriada para o gás do cilindro / rede em uso.
• Use somente a pressão recomendada;
• Conecte a conexão de entrada até o aperto final, deixando o fluxômetro perpendicular em relação ao piso;
• Utilize um pincel com solução de água e sabão neutro na região da conexão para verificar se há possíveis vazamentos de gás. Quando detectado o vazamento, refaça os itens anteriores.
• Conectar os acessórios adequados a gasoterapia desejada.
• Abra a válvula de regulagem lentamente até a vazão desejada. A leitura real do fluxo é determinada no meio da esfera;
• Após a operação desejada, feche a válvula de regulagem;
• Quando detectar risco de contaminação, deve efetuar limpeza adequada para reutilizá-lo.
• Quando for necessária a distribuição a partir de um ponto, utilize tomada dupla ou tripla de acordo com a aplicação.
CUIDADO
Após o término do procedimento; realize a limpeza e desinfecção e/ou esterilização conforme a descrição de Procedimento de limpeza e desinfecção.
Para uma nova utilização limpe adequadamente. Após ter terminado o procedimento, realize a limpeza, desinfecção e/ou esterilização. Para maiores detalhes consulte o tópico específico neste Manual.
PREPARAÇÃO PARA LIMPEZA
CUIDADO
Antes da primeira utilização e após cada utilização em paciente, se necessário, LIMPE o Fluxômetro, e DESINFECTE/ESTERILIZE;
LIMPEZA
CUIDADO
A limpeza deve ser feita com pano umedecido em água e sabão neutro, retirando o produto do local de uso.
Após a limpeza, faça a secagem com um pano limpo, macio e seco.
DESINFECÇÃO/ESTERILIZAÇÃO
ÁLCOOL 70%
Utilize álcool 70% para desinfecção da parte externa utilizando pano limpo e umedecido, e faça a secagem com um pano limpo, macio e seco.
AUTOCLAVE
ATENÇÃO
O Fluxômetro NÃO DEVE ser submetido a autoclave, pois não suporta as temperaturas deste processo e será danificado.

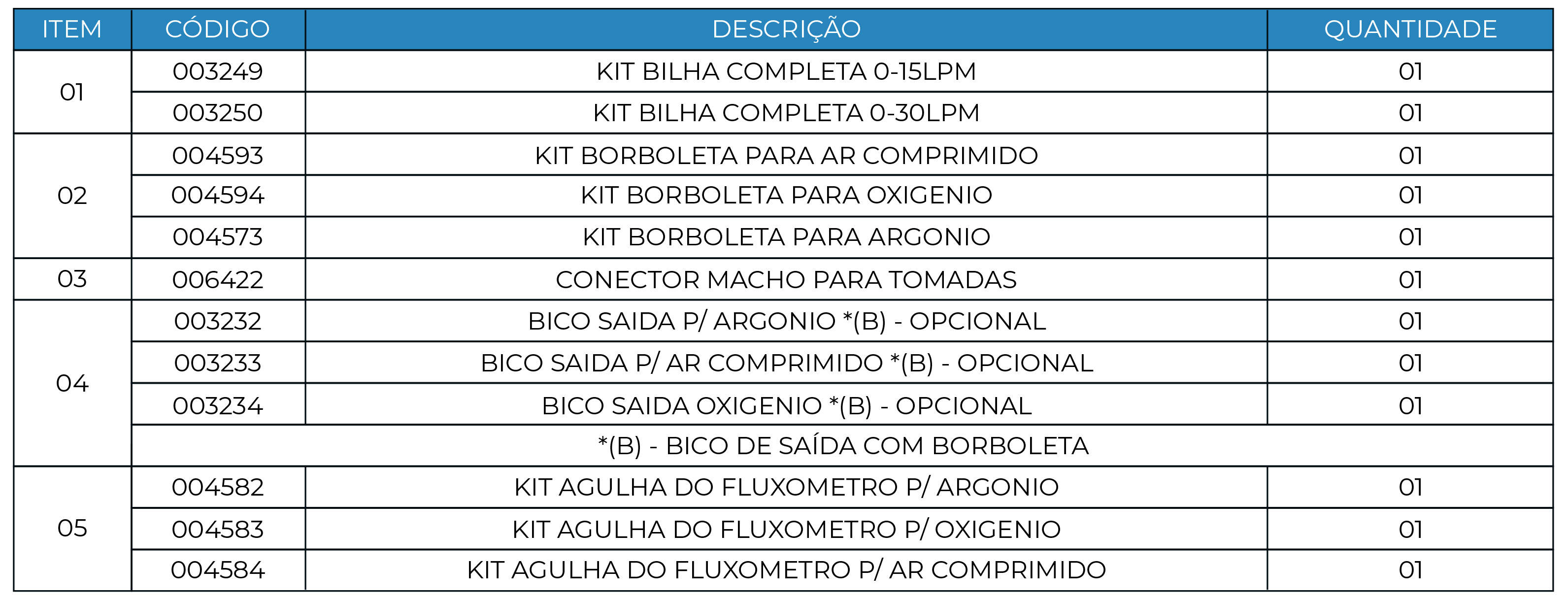

PARTES E PEÇAS

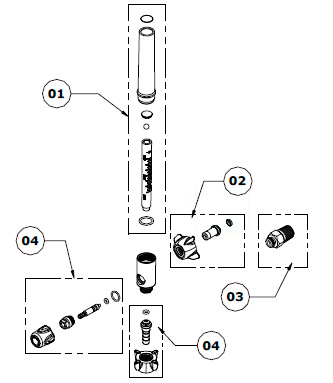

VISTA EXPLODIDA FLUXÔMETRO
ATENÇÃO
• Verifique, periodicamente, a limpeza e o perfeito estado de conservação do Fluxômetro. Caso seja constatado qualquer deformação ou outra irregularidade, faça a substituição por um novo Fluxômetro.
MANUTENÇÃO PREVENTIVA
A manutenção do produto deve ser executada por profissional treinado e com a utilização de componentes originais. A integridade física do produto e seus acessórios de vedação e conexão devem ser verificados mensalmente. Anualmente recomenda-se a realização de manutenção preventiva, ou seja, a verificação da calibração e revisão de componentes. Para uma manutenção segura, solicite a assistência técnica Protec Export e/ou autorizada.
ESPECIFICAÇÕES TÉCNICAS
Escala de Vazão:
0 a 15 l/min.
0 a 30 l/min.
Esfera (Flutuador):
Material: Aço Inox
Corpo:
Material: Latão Cromado
Pressão de Calibração:
3,5 kgf/cm²
Conexões de Entrada e Saída:
Borboleta: Polipropileno (PP) c/ inserto em ZAMAK Bico: Alumínio ou Latão Anel de Vedação: Borracha Nitrílica
Conforme a Norma ABNT NBR 11906
CONDIÇÕES DE ARMAZENAMENTO
Deve ser armazenado em local limpo e seco, sob temperaturas entre -5ºC à 45ºC e com umidade relativa inferior a 95% (Não condensada). Deve ser protegido de luz direta do sol e vapores químicos.
CONDIÇÕES DE TRANSPORTE
• Para transporte são admitidas variações de temperatura de -5ºC à 45ºC e com umidade relativa inferior 95%.
• Temperatura de trabalho: 20 à 30ºC.
• Deve ser manuseado e transportado com cuidado e evitando batidas, principalmente quando estiver fora da embalagem.
CERTIFICADO DE GARANTIA
A Protec Export garante este produto contra defeito de material ou fabricação por um período de 12 meses a partir da data de venda, comprovada através da Nota Fiscal de venda.
Não se incluem nesta garantia quaisquer danos causados por:
1. Utilização e/ou instalação inadequada ou em desacordo com os procedimentos contidos no manual;
2. Violação, ajustes ou manutenção realizados por pessoal não autorizado;
3. Acidentes ou agentes da natureza.
Os serviços em garantia serão prestados pela Protec Export ou seu representante devidamente autorizado. Em caso de dúvida, entre em contato com o fabricante.
FABRICANTE/ DISTRIBUIDOR
PROTEC EXPORT Ind. Com. Imp. Exp. Equip. Méd. Hosp. Ltda.
Rodovia Bunjiro Nakao, 49800 - Chácara Remanso
CEP 06726-300 - Cotia - SP
CNPJ: 06.207.441/0001-45
I.E.: 278.163.442.114
Autorização de Funcionamento ANVISA N° 8043514
Número do Registro do Produto no Ministério da Saúde/ANVISA: 80435140028
PABX: +55 (11) 3132-9899
Fax: +55 (11) 3714-1375
