MANUAL TÉCNICO
Este manual foi elaborado por profissionais da área de saúde com objetivo de fornecer as informações necessárias ao usuário da Máscara Venturi, quanto à operação, características técnicas e cuidados gerais de utilização e manutenção.
SOLUÇÕES ESSENCIAIS
Para sua segurança não tente utilizar ou operar este produto para saúde sem que tenha lido e compreendido as informações contidas neste manual. Se mesmo após a leitura surgirem dúvidas, entre em contato com a Protec: [email protected]
OPERAÇÃO SEGURA
Este dispositivo deve ser utilizado exclusivamente por profissionais de saúde devidamente treinados. Seguir as instruções deste manual não só garante a segurança do paciente, mas também prolonga a vida útil do equipamento. Atenção:
O uso incorreto da Máscara Venturi pode resultar em riscos para o paciente e danos ao dispositivo.
Este equipamento deve ser operado em ambientes seguros e controlados, longe de atmosferas tóxicas.
Utilize apenas peças de reposição originais da Protec para garantir o desempenho e a segurança do equipamento.
CÓDIGOS DO PRODUTO
004741 Máscara Venturi Adulto Protec
004742 Máscara Venturi Infantil Protec
DESCRIÇÃO
A Máscara Venturi é baseada na passagem de um alto fluxo de oxigênio, verticalmente, pela parte inferior de um diluidor. A velocidade do oxigênio cria uma pressão negativa nos orifícios laterais do diluidor aspirando o ar ambiente.
A velocidade do fluxo determina o grau de diluição pela quantidade de ar que é aspirado. Desta forma há uma escala crescente na concentração de oxigênio (FiO2 – Fração Inspirada de Oxigênio) com variação de 24 a 50%.
Princípios de Funcionamento
• A Máscara Venturi Protec é alimentada por uma fonte gás na sua extremidade, e através de diluidor é estabelecida a concentração de oxigênio necessário para atendimento do paciente, onde a cor / descrição no diluidor determina o percentual de oxigênio.
Aplicação Clínica
• Não utilize a Máscara Venturi em atmosferas tóxicas;
• Realize as conexões entre os itens e peças que compõe a Máscara Venturi firmemente;
PRECAUÇÕES E NOTAS
A Máscara Venturi deve ser manuseada por pessoal qualificado e operada por pessoal treinado.
É imprescindível a LEITURA TOTAL DO MANUAL DE INSTRUÇÃO antes de utilizar a Máscara Venturi em
pacientes.
A utilização do produto antes do completo entendimento das suas características e funções, resulta em condições de risco para o paciente e o próprio produto. Os parágrafos precedidos das seguintes palavras merecem especial atenção:
Cuidado: Sinaliza condições que podem impactar negativamente a segurança do operador ou do paciente.
Atenção: Aponta situações que podem causar danos ao produto e seus acessórios.
Nota: Fornece informações adicionais que auxiliam na melhor compreensão do funcionamento do produto.
CUIDADO
Antes da primeira utilização e após cada utilização em paciente, se necessário, LIMPE a Máscara Venturi e DESMONTE e DESINFECTE/ESTERILIZE;
Não utilize a Máscara Venturi em atmosfera tóxica;
Não utilize óleo, graxa ou qualquer substância baseada em hidrocarbonetos em nenhuma parte da Máscara Venturi;
Leia com atenção este manual de instrução para utilizar corretamente o produto. Deve-se tirar o máximo proveito dos recursos relatados;
Produto NÃO ESTÉRIL;
Produto de USO ÚNICO recomendado.
ATENÇÃO
Este produto pode sofrer alterações, sem prévio aviso ao usuário;
Nunca utilize instrumentos perfuro cortantes durante o manuseio da Máscara Venturi ou na própria Máscara Venturi, seus itens e peças;
Siga corretamente as instruções para limpeza e esterilização.
NOTA
A Máscara Venturi deve ser manuseada por pessoal qualificado e operada por pessoal treinado.
PROCEDIMENTO DE OPERAÇÃO/INSTALAÇÃO
Antes de utilizar a Máscara Venturi, certifique-se:
1. De que está limpa adequadamente;
2. A Máscara Venturi e seus itens e peças não estejam danificados;
3. Que escolheu o diluidor com a concentração desejada (concentração que o paciente necessita);
4. Que conectou o tubo na fonte de Oxigênio;
5. Que conectou a outra extremidade do tubo na Máscara;
6. Que determinou o fluxo de Oxigênio ao nível prescrito pelo médico;
7. Que colocou a máscara na face do paciente, cobrindo tanto a boca como o nariz;
8. Que passou o elástico pela cabeça do paciente, acima das orelhas;
9. Que ajustou a tensão do elástico para fixar a máscara na face do paciente,
10. Que ajustou a peça nasal de metal à face do paciente.
Após ter terminado o procedimento, descarte a Máscara Venturi.
PREPARAÇÃO PARA LIMPEZA
CUIDADO
Antes da primeira utilização em paciente, se necessário, LIMPE a Máscara Venturi, DESMONTE, DESINFECTE/ ESTERILIZE;
Para realizar a limpeza da Máscara Venturi é necessário desconectar a máscara, traquéia, diluidor, suporte do diluidor e extensão. A desconexão é realizada puxando os itens no sentido contrário de onde estão acoplados, isto é:
• Puxar a máscara da traquéia
• Puxar a traquéia do diluidor
• Puxar o diluidor do suporte do diluidor
• Puxar a extensão do suporte do diluidor
A desmontagem desses itens deve ser realizada desencaixando uns itens dos outros. Em caso de dúvidas, consulte a vista explodida contida neste manual de instrução.
ATENÇÃO
• O ato de puxar deve ser realizado segurando o item por partes rígidas. Jamais puxar os itens segurando-os por partes flexíveis (tubo de plástico, traquéia, etc.).
A montagem da Máscara Venturi no local onde ela será utilizada deve ser realizada encaixando os itens uns aos outros.
A conexão é realizada empurrando/encaixando os itens ao item do qual ele foi, inicialmente, retirado.
LIMPEZA
CUIDADO
• Antes da primeira utilização e após cada utilização em paciente, se necessário, LIMPE a Máscara Venturi, DESMONTE e DESINFECTE/ESTERILIZE.
A limpeza antes do uso pode ser feita com água morna e sabão neutro e/ou lavagem por imersão em solução de detergente enzimático neutro, à temperatura entre 35 °C e 54 °C, durante 10 minutos. O enxágue deve ser feito com água destilada ou filtrada de forma a eliminar as altas concentrações de cloro e/ou outros contaminantes que possam afetar os materiais e deixe-a secar ao ar.
Álcoois jamais devem ser utilizados para limpeza da Máscara Venturi.
Após a limpeza, faça a secagem com um pano limpo, macio e seco.
DESINFECÇÃO/ESTERILIZAÇÃO
Ácido Peracético
Prepare a solução de Ácido Peracético à 1% para desinfecção de alto nível de acordo com as instruções do fabricante, mantenha totalmente imersa na solução por um período de 15 minutos utilizando luvas, enxágue em água estéril e deixe secar em temperatura ambiente ou secadora por tempo máximo de 15 minutos, monte o produto e preserve-o de modo a mantê-lo protegido contra contaminação até a sua utilização.
ATENÇÃO
• Para desinfecção de baixo risco, utilize Ácido Peracético à 0,5% por um período de 10 minutos e siga as sequências acima descritas.

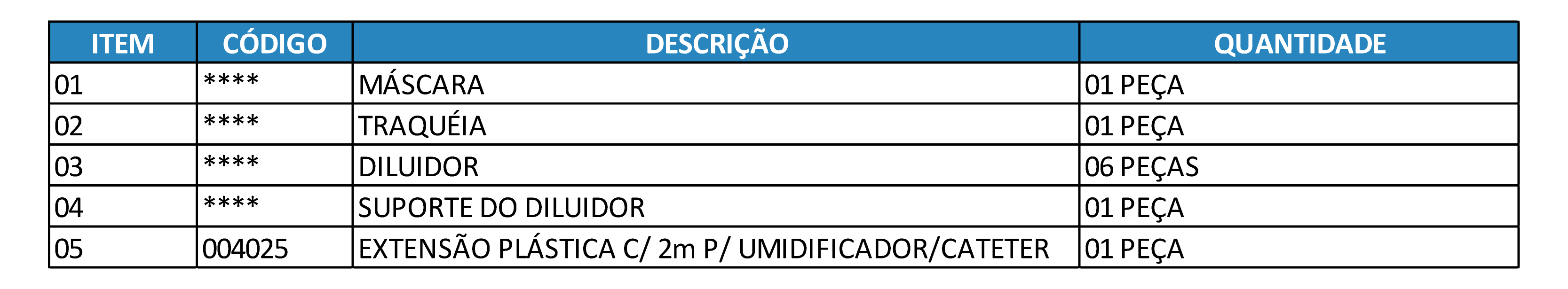

PARTES E PEÇAS
A Máscara Venturi consiste de cinco componentes principais, os quais estão representados na vista explodida, abaixo.

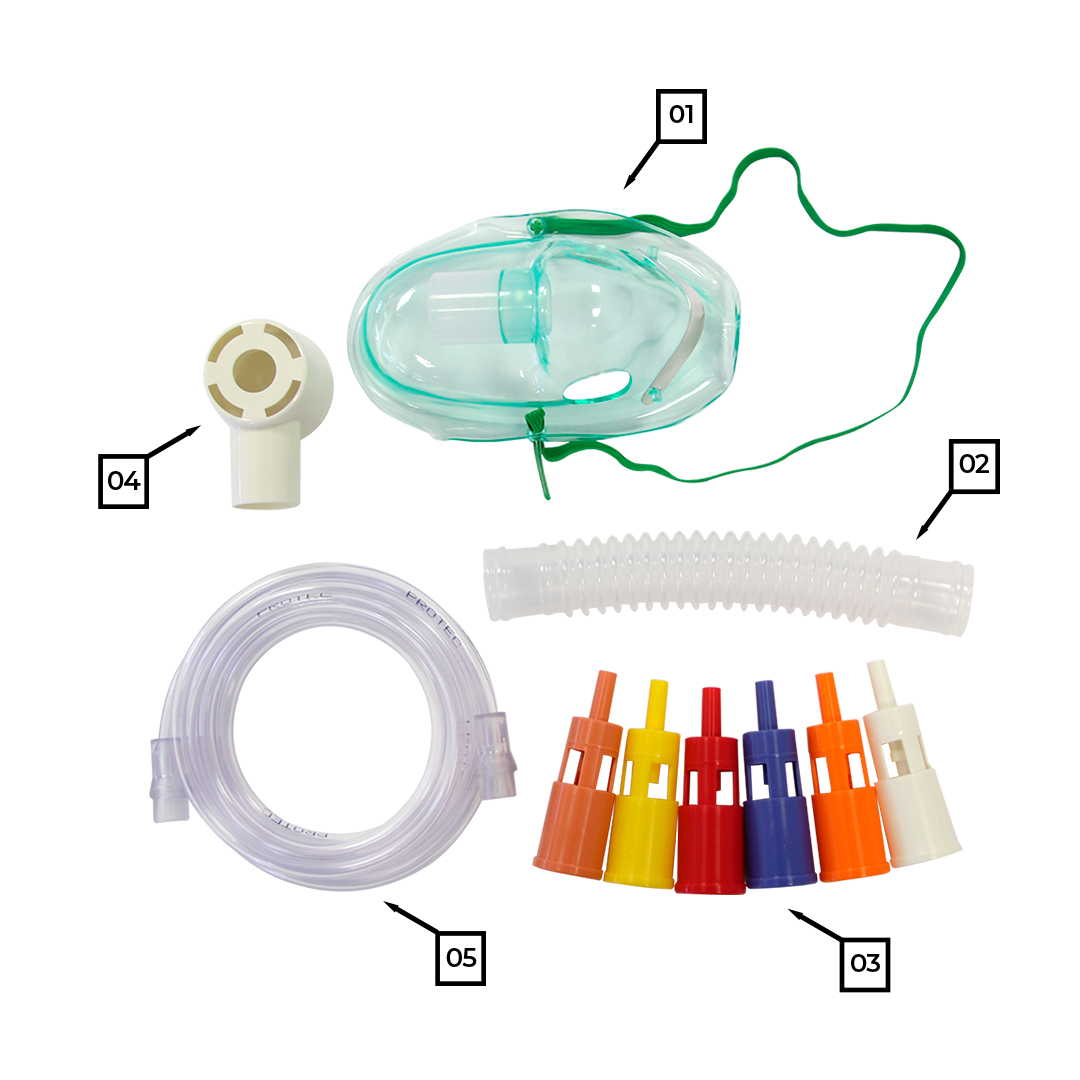

VISTA EXPLODIDA máscara venturi
MANUTENÇÃO PREVENTIVA
A Máscara Venturi não é passível de manutenção preventiva.
A Máscara Venturi deve ser descartada após o uso.
CONDIÇÕES DE ARMAZENAMENTO E TRANSPORTE
Deve ser armazenado em local limpo e seco, sob temperatura entre -5°C à 70°C e com umidade relativa inferior a 95% (Não Condensada). Deve ser protegido de luz direta do sol e vapores químicos.
Para transporte, são admitidas variações de temperatura entre -5°C à 50°C e com umidade relativa inferior a 95%. Durante o manuseio evitar o amassamento por sobrecargas, principalmente quando estiver fora da embalagem.

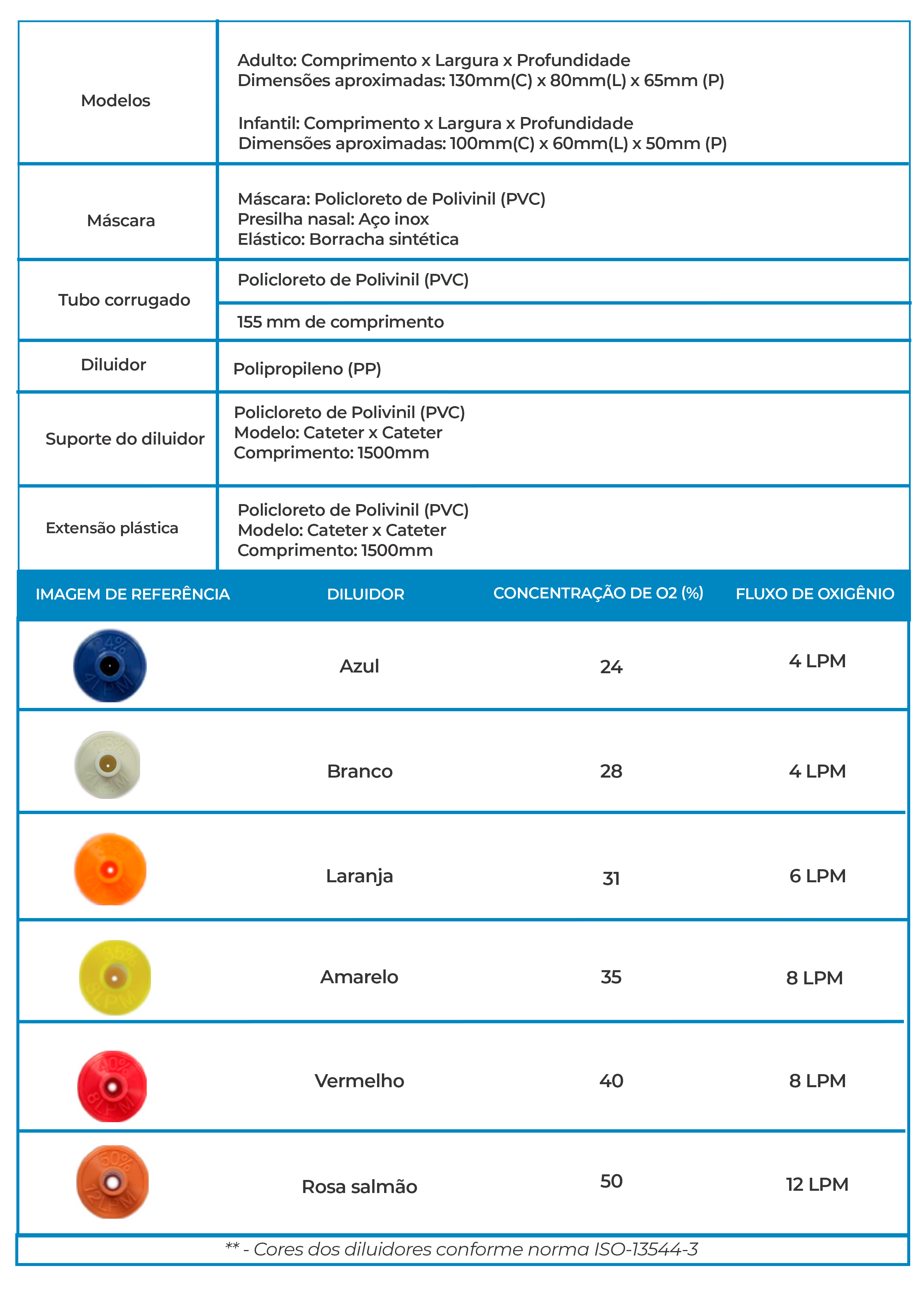

ESPECIFICAÇÕES TÉCNICAS
CERTIFICADO DE GARANTIA
A Protec Export garante este produto contra defeito de material ou fabricação por um período de 90 dias a partir da data de venda, comprovada através da Nota Fiscal de venda.
Não se incluem nesta garantia quaisquer danos causados por:
1. Utilização e/ou instalação inadequada ou em desacordo com os procedimentos contidos no manual;
2. Violação, ajustes ou manutenção realizados por pessoal não autorizado;
3. Acidentes ou agentes da natureza.
Os serviços em garantia serão prestados pela Protec Export ou seu representante devidamente autorizado. Em caso de dúvida, entre em contato com o fabricante.
FABRICANTE/ DISTRIBUIDOR
PROTEC EXPORT Ind. Com. Imp. Exp. Equip. Méd. Hosp. Ltda.
Rodovia Bunjiro Nakao, 49800 - Chácara Remanso
CEP 06726-300 - Cotia - SP
CNPJ: 06.207.441/0001-45
I.E.: 278.163.442.114
Autorização de Funcionamento ANVISA N° 8043514
Número do Registro do Produto no Ministério da Saúde/ANVISA: 80435140025
PABX: +55 (11) 3132-9899
Fax: +55 (11) 3714-1375
