MANUAL TÉCNICO
Este manual foi elaborado por profissionais da área de saúde com objetivo de fornecer as informações necessárias ao usuário do Painel Régua tipo Calha, quanto à operação, características técnicas e cuidados gerais de utilização e manutenção.
SOLUÇÕES ESSENCIAIS
Para sua segurança não tente utilizar ou operar este produto para saúde sem que tenha lido e compreendido as informações contidas neste manual. Se mesmo após a leitura surgirem dúvidas, entre em contato com a Protec: [email protected]
OPERAÇÃO SEGURA
Este dispositivo deve ser utilizado exclusivamente por profissionais de saúde devidamente treinados. Seguir as instruções deste manual não só garante a segurança do paciente, mas também prolonga a vida útil do equipamento. Atenção:
O uso incorreto do Painel Régua tipo Calha pode resultar em riscos para o paciente e danos ao dispositivo.
Este equipamento deve ser operado em ambientes seguros e controlados, longe de atmosferas tóxicas.
Utilize apenas peças de reposição originais da Protec para garantir o desempenho e a segurança do equipamento.
CÓDIGOS DO PRODUTO
003745 PAINEL ALUMINIO 2 PT O2 20CM ENT/IFR/ESQ
003750 PAINEL ALUMINIO 5 PT AR 100CM ENT/IFR/DIR 003768 PAINEL ALUMINIO 6 PT AR 150CM ENT/IFR/ESQ
003770 PAINEL ALUMINIO 6 PT AR 150CM ENT/IFR/ESQ
003771 PAINEL ALUMINIO 3 PT O2 30CM ENT/IFR/ESQ
003772 PAINEL ALUMINIO 3 PT AR 45CM ENT/IFR/ESQ
003824 PAINEL ALUMINIO 2 PT AR 20CM ENT/IFR/ESQ
003933 PAINEL ALUMINIO 4 PT AR 40CM ENT/IFR/DIR
006182 PAINEL ALUM 2P. O2/2P.AR-40CM ENT/INF/DIR/ESQ
009177 PAINEL ALUM 2PT O2 / 2PT AR 40CM ENT/TRASEIRA
009178 PAINEL ALUMINIO 3 PT O2 30CM ENT/TRASEIRA/ESQ
009179 PAINEL ALUMINIO 3 PT O2/AR/VAC 30CM ENT/IFR 009180 PAINEL ALUM. 2PT O2/VAC 1PT AR 50CM ENT/IFR
003836 PAINEL ALUMINIO 4 PT O2 40CM ENT/IFR/ESQ
Legenda: “PT”= pontos / “ENT”= entrada / “IFR”= inferior / “ESQ”= esquerda / “DIR”= direita
NOTA (1): Consulte outros modelos

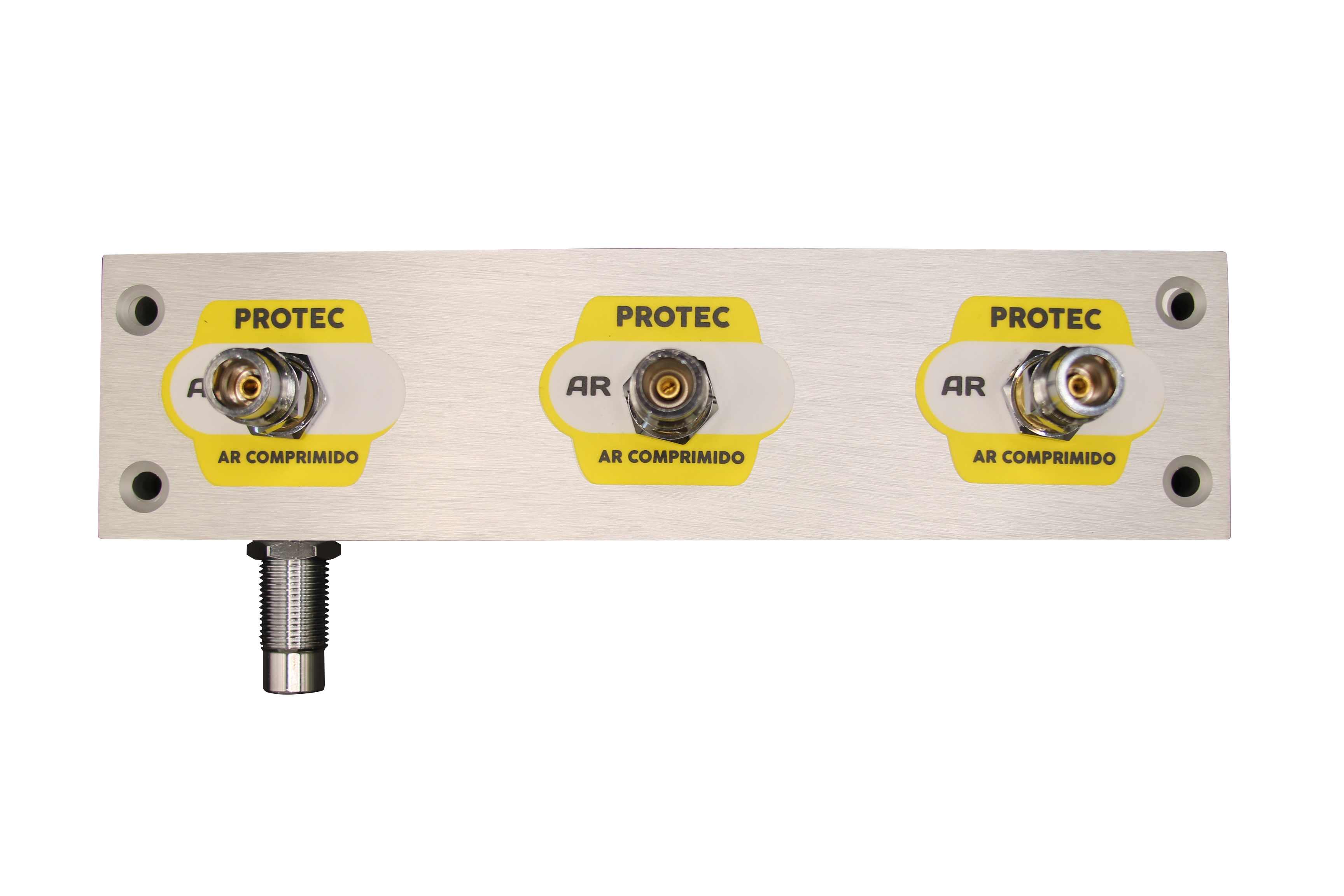

DESCRIÇÃO
O Painel régua calha destina-se a distribuir a rede de gases medicinais em pontos de apoio aos materiais, equipamentos e auxiliares em diversos ambientes. As principais áreas de aplicação destes produtos são: hospitais, clínicas, centros cirúrgicos, ambulatórios, UTI e ambulâncias, portanto não há manuseio do produto.
São produtos desenvolvidos para facilitar a conexão de equipamentos médicos e acessórios, que dependem da rede de gases médico-hospitalares.
Princípios de Funcionamento
• A rede de gás do ambiente é conectada ao painel e através de interligação de tubos é dividido em pontos de acordo com a necessidade do cliente.
Aplicação Clínica
• O Painel deve disponibilizar de gás adequado para procedimento clínico. A quantidade de pontos, tipo de gás e tamanho do painel é definido em função da necessidade de cada cliente.
PRECAUÇÕES E NOTAS
O Painel régua calha deve ser manuseado por pessoal qualificado e operado por pessoal treinado. É imprescindível a LEITURA TOTAL DO MANUAL DE INSTRUÇÃO antes de utilizar o painel na rede.
Caso não siga as precauções descritas, será considerado mau uso do equipamento.
A utilização do produto antes do completo entendimento das suas características e funções resulta em condições de risco para o paciente e o próprio produto. Os parágrafos precedidos das seguintes palavras merecem especial atenção:
Cuidado: Sinaliza condições que podem impactar negativamente a segurança do operador ou do paciente.
Atenção: Aponta situações que podem causar danos ao produto e seus acessórios.
Nota: Fornece informações adicionais que auxiliam na melhor compreensão do funcionamento do produto.
CUIDADO
Antes de transferir o paciente para o local verificar se o painel disponibiliza as conexões necessárias para os procedimentos a serem executados.
Verifique se as conexões disponíveis estão devidamente identificadas e estão em perfeito estado de conservação.
Verifique se não há vazamentos nas conexões, utilizando um pincel e solução com água e sabão neutro (espuma);
Teste as conexões anteriormente a sua utilização a fim de minimizar qualquer mau funcionamento durante o procedimento específico.
Leia com atenção este manual de instrução para utilizar corretamente o produto. Deve-se tirar o máximo proveito dos recursos relatados.
Produto NÃO ESTÉRIL
ATENÇÃO
Antes de utilizar, verifique se o produto não possui imperfeições.
Este produto pode sofrer alterações, sem prévio aviso ao usuário;
Manuseie o produto cuidadosamente;
Não o deixe cair ou bater no chão;
A manutenção deve somente ser executada por pessoas autorizadas;
Não sobrecarregue os encaixes;
Siga corretamente as instruções para limpeza, desinfecção e/ou esterilização.
NOTA
Leia com atenção este manual de operação para utilizar corretamente o produto e tire o máximo proveito dos recursos relatados. Em caso de dúvidas, procure suporte técnico da Protec.
O Painel Régua Calha deve ser manuseado por pessoal qualificado e operado por pessoal treinado.
A manutenção preventiva deve ser executada pelo Fabricante e/ou Assistência Técnica Autorizada.
PROCEDIMENTO DE OPERAÇÃO/INSTALAÇÃO
• Antes de utilizar, verifique se estão disponibilizadas as conexões necessárias para os equipamentos e acessórios a serem utilizados durante o procedimento a ser executado. Quando esta condição não estiver atendendo, providenciar a remoção do paciente para um local que atenda esta necessidade ou se possível substituir os acessórios ou equipamentos necessários de forma que sejam compatíveis com as conexões necessárias.
• As conexões devem ser utilizadas com o máximo de cuidado, observando todas as recomendações das técnicas envolvidas nos procedimentos médicos específicos e as orientações específicas do fabricante de equipamentos que venham a ser conectados ao painel.
• As conexões de gases devem ser firmemente conectadas de forma a não permitir nenhum tipo de vazamento entre o painel e a mangueira de conexão e / ou equipamentos.
• Verifique a parte que deve ser fixada na parede e os pontos onde deve ser parafusado.
• Marque os pontos onde devem ser feitos os furos para colocação das buchas de fixação.
• Perfure nos locais marcados.
• Coloque as extensões das canalizações até o ponto específico no painel ou tubulação até o ponto desejado.
• Teste todas as funções a fim de verificar se existe algum tipo de obstruções na canalização para a instalação de gases.
• Efetue as ligações de gases na parte correspondente do painel.
• Teste todas as funções a fim de verificar se existe algum tipo de obstruções na canalização de gases.
PREPARAÇÃO PARA LIMPEZA
CUIDADO
Antes da primeira utilização se necessário, LIMPE e DESINFECTE o Painel;
LIMPEZA
CUIDADO
A limpeza deve ser feita com pano umedecido em água e sabão neutro, sem que tenha excesso desta solução.
Após a limpeza, faça a secagem com um pano limpo, macio e seco.
ATENÇÃO
A desinfecção / limpeza não pode ser feita por imersão ou em câmaras fechadas sob temperaturas superiores à temperatura ambiente, pois poderá danificar o produto.
Não pode ser utilizado Hipoclorito de Sódio (cloro) na desinfecção / limpeza, pois poderá danificar o produto.
DESINFECÇÃO/ESTERILIZAÇÃO
ÁLCOOL 70%
Utilize álcool 70% para desinfecção da parte externa utilizando pano limpo e umedecido, e faça a secagem com um pano limpo, macio e seco.
AUTOCLAVE
ATENÇÃO
O Painel Régua Calha NÃO DEVE ser submetido à autoclave, pois não suporta as temperaturas deste processo e será danificado.
PARTES E PEÇAS

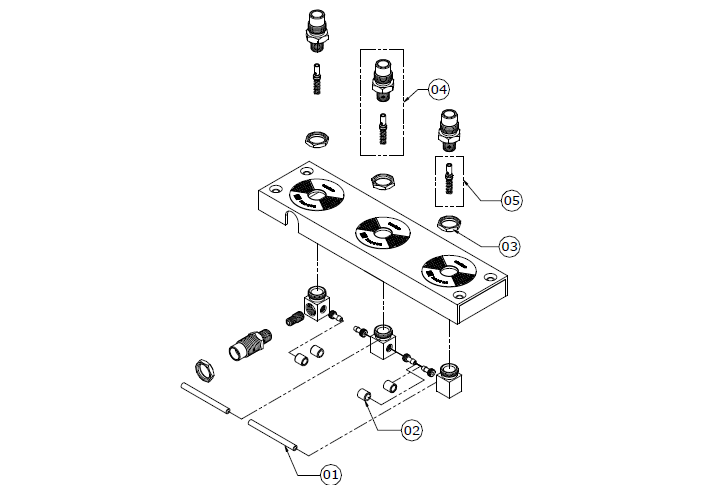

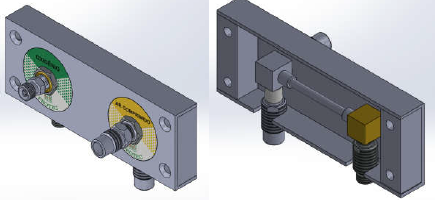

VISTA EXPLODIDA painel régua calha
ATENÇÃO
• Verifique, periodicamente, a limpeza e o perfeito estado de conservação do Painel. Caso seja constatada qualquer deformação ou outra irregularidade, faça a substituição por um novo Painel.
MANUTENÇÃO PREVENTIVA
A manutenção do produto deve ser executada por profissional treinado e com a utilização de componentes originais. Não são necessários cuidados de manutenção periódica, no entanto é recomendável verificar anualmente as condições internas das tubulações e conexões.
ESPECIFICAÇÕES TÉCNICAS
Conexão de Gases
Material: Latão Cromado
Tarugo
Material: Latão
Tubo para Gases
Material: Poliuretano (PU)
Anel Trava
Material: Poliamida (PA)
Conexões de Entrada e Saída
Conforme a Norma ABNT NBR 11906
Dimensões
Largura: 25,4mm
Altura: 76,2mm
Comprimento: Conforme a necessidade do Cliente.
Régua Calha
Material: Perfil de Alumínio
Acabamento: Anodizado
Tipos de Entradas
>> entrada inferior esquerda
>> entrada inferior direita
Tipo de Entrada
>> entrada traseira
CONDIÇÕES DE ARMAZENAMENTO
Deve ser armazenado em local limpo e seco, sob temperatura entre -5ºC à 45ºC e com umidade relativa inferior a 95% (Não condensada). Deve ser protegido de luz direta do sol e vapores químicos.
CONDIÇÕES DE TRANSPORTE
• Para transporte são admitidas variações de temperatura de -5ºC à 45ºC e com umidade relativa inferior 95%.
• Deve ser manuseado e transportado com cuidado e evitando batidas, principalmente quando estiver fora da embalagem.
CERTIFICADO DE GARANTIA
A Protec Export garante este produto contra defeito de material ou fabricação por um período de 12 meses a partir da data de venda, comprovada através da Nota Fiscal de venda.
Não se incluem nesta garantia quaisquer danos causados por:
1. Utilização e/ou instalação inadequada ou em desacordo com os procedimentos contidos no manual;
2. Violação, ajustes ou manutenção realizados por pessoal não autorizado;
3. Acidentes ou agentes da natureza.
Os serviços em garantia serão prestados pela Protec Export ou seu representante devidamente autorizado. Em caso de dúvida, entre em contato com o fabricante.
FABRICANTE/ DISTRIBUIDOR
PROTEC EXPORT Ind. Com. Imp. Exp. Equip. Méd. Hosp. Ltda.
Rodovia Bunjiro Nakao, 49800 - Chácara Remanso
CEP 06726-300 - Cotia - SP
CNPJ: 06.207.441/0001-45
I.E.: 278.163.442.114
Autorização de Funcionamento ANVISA N° 8043514
Número do Registro do Produto no Ministério da Saúde/ANVISA: 80435149002
PABX: +55 (11) 3132-9899
Fax: +55 (11) 3714-1375
