MANUAL TÉCNICO
Este manual foi elaborado por profissionais da área de saúde com objetivo de fornecer as informações necessárias ao usuário da Torneira Flecha, quanto à operação, características técnicas e cuidados gerais de utilização e manutenção.
SOLUÇÕES ESSENCIAIS
Para sua segurança não tente utilizar ou operar este produto para saúde sem que tenha lido e compreendido as informações contidas neste manual. Se mesmo após a leitura surgirem dúvidas, entre em contato com a Protec: [email protected]
OPERAÇÃO SEGURA
Este dispositivo deve ser utilizado exclusivamente por profissionais de saúde devidamente treinados. Seguir as instruções deste manual não só garante a segurança do paciente, mas também prolonga a vida útil do equipamento. Atenção:
O uso incorreto da Torneira Flecha, pode resultar em riscos para o paciente e danos ao dispositivo.
Este equipamento deve ser operado em ambientes seguros e controlados, longe de atmosferas tóxicas.
Utilize apenas peças de reposição originais da Protec para garantir o desempenho e a segurança do equipamento.
CÓDIGOS DO PRODUTO
004946 TORNEIRA FLECHA C/VALV IMPACTO AR
004947 TORNEIRA FLECHA C/VALV IMPACTO N2O
004948 TORNEIRA FLECHA C/VALV IMPACTO O2
004949 TORNEIRA FLECHA C/VALV IMPACTO VAC
OUTROS MODELOS (VENDA SOB CONSULTA)
004872 TORNEIRA FLECHA C/VALV IMPACTO CO2
005818 TORNEIRA FLECHA C/VALV IMPACTO N2
NOTA (1): Consulte outros modelos
DESCRIÇÃO

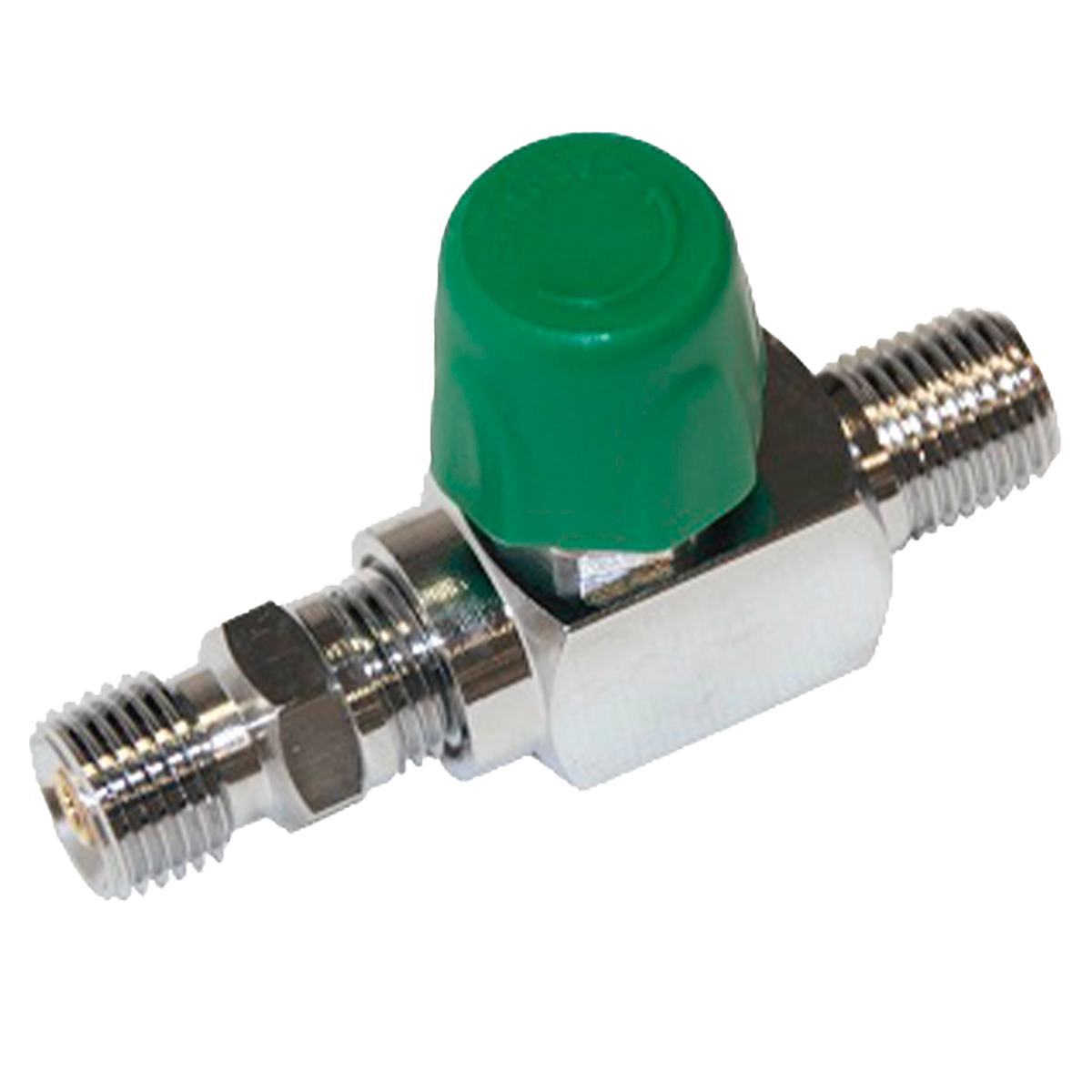

As Torneiras Flecha Protec, foram concebidas e fabricadas sob conceitos de qualidade e tecnologia. São utilizadas para controlar o fluxo de saída de pontos de baixa pressão de oxigênio, ar comprimido medicinal, óxido nitroso, gás carbônico, nitrogênio, vácuo.
Princípios de Funcionamento
A Torneira Flecha pode ser conectada em painéis de gases, postos de consumo, nas válvulas de regulagem (a pressão de trabalho de 3,5 kgf/cm² (Bar)), aos equipamentos e outras aplicações médicas, onde há necessidade de regulagem de fluxo do gás fornecido para os equipamentos médicos, hospitalares e/ou pacientes.
Aplicação Clínica
A Torneira Flecha (Válvula Bi) Protec, foi desenvolvida para auxiliar na alimentação de gases medicinais à partir do painel de rede de gases, posto de consumo e outras fontes, regulando o fluxo.
PRECAUÇÕES E NOTAS
As Torneiras Flecha Protec devem ser manuseadas por pessoal qualificado e treinado. É imprescindível a LEITURA TOTAL DO MANUAL DE INSTRUÇÃO antes de utilizar.
Caso não siga as precauções descritas, será considerado mau uso do produto.
A utilização do produto antes do completo entendimento das suas características e funções resulta em condições de risco para o paciente e o próprio produto. Os parágrafos precedidos das seguintes palavras merecem especial atenção:
Cuidado: Sinaliza condições que podem impactar negativamente a segurança do operador ou do paciente.
Atenção: Aponta situações que podem causar danos ao produto e seus acessórios.
Nota: Fornece informações adicionais que auxiliam na melhor compreensão do funcionamento do produto.
CUIDADO
Antes da primeira utilização e após a utilização em pacientes LIMPE e faça a DESINFECÇÃO.
Antes de conectar a Torneira Flecha na rede, verifique se o botão de regulagem de fluxo esteja fechado.
Antes de conectar o regulador na rede de gases, aperte o pino de impacto do niple da Torneira Flecha para expurgar impurezas e/ou sujeiras;
Certifique-se que a Torneira Flecha a ser utilizada está de acordo com o tipo de gás, ou seja, a identificação na etiqueta na cor verde para oxigênio, cor amarela para ar comprimido medicinal, azul para óxido nitroso, cinza para gás carbônico e nitrogênio.
Verifique se as áreas de instalação estão limpas, ventiladas e livres de materiais inflamáveis;
Não utilize óleo, graxa ou materiais similares em contato com oxigênio;
Verifique se as conexões disponíveis estão devidamente identificadas e estão em perfeito estado de conservação.
Verifique se não há vazamentos nas conexões, utilizando um pincel e solução com água e sabão neutro (espuma);
Leia com atenção este manual de instrução para utilizar corretamente o produto. Deve-se tirar o máximo proveito dos recursos relatados.
Produto NÃO ESTÉRIL
ATENÇÃO
Antes de utilizar, verifique se o produto não possui imperfeições.
Este produto pode sofrer alterações, sem prévio aviso ao usuário;
Manuseie o produto cuidadosamente;
Não o deixe cair ou bater no chão;
A manutenção deve somente ser executada por pessoas autorizadas;
Não sobrecarregue os encaixes;
Siga corretamente as instruções para limpeza, desinfecção e/ou esterilização.
NOTA
Leia com atenção este manual de operação para utilizar corretamente o produto e tire o máximo proveito dos recursos relatados. Em caso de dúvidas, procure suporte técnico da Protec.
As Torneiras Flecha devem ser manuseadas por pessoal qualificado e treinado.
A manutenção preventiva deve ser executada pelo Fabricante e/ou Assistência Técnica Autorizada.
PROCEDIMENTO DE OPERAÇÃO/INSTALAÇÃO
Antes de instalar a Torneira Flecha em um painel para gases, posto de consumo, válvulas de regulagem e/ou outros dispositivos, verifique:
• Se a limpeza está adequada;
• Se é isenta de graxas e óleos;
• Se os conectores estão desobstruídos;
• Se os pontos de gases estão ligados adequadamente.
• Se o botão de regulagem do fluxo está fechado.
• Conecte a Torneira Flecha rosqueando ao painel para gases, posto medicinal, válvulas de regulagem e/ou outros dispositivos;
• Para um funcionamento perfeito, utilize os manuais de instruções de acessórios e equipamentos a serem conectados;
NOTA
• Não há liberação de gás na Torneira Flecha sem conectá-la a um acessório ou equipamento, já que o sistema de válvula de impacto permite a liberação somente quando conectada;
• Certifique-se que não há vazamento;
PREPARAÇÃO PARA LIMPEZA
CUIDADO
Antes da primeira utilização se necessário, LIMPE e DESINFECTE a Torneira Flecha;
LIMPEZA
Para a limpeza, executar os seguintes procedimentos:
• As partes externas das Torneira Flecha devem ser limpas com um pano macio e limpo, umedecido em
solução de sabão neutro e água, tomando-se cuidado para que o resíduo de produto de limpeza não se acumule nas conexões do equipamento.
• Após a limpeza, faça a secagem com um pano limpo, macio e seco;
DESINFECÇÃO/ESTERILIZAÇÃO
ATENÇÃO
• A desinfecção não pode ser feita por imersão ou em câmaras fechadas sob temperaturas superiores à temperatura ambiente, pois poderá danificar o produto.
• Não pode ser utilizado Hipoclorito de Sódio (cloro) na desinfecção, pois poderá danificar o produto.
ÁLCOOL 70%
Utilize álcool 70% para desinfecção da parte externa utilizando pano limpo e umedecido, e faça a secagem com um pano limpo, macio e seco.
AUTOCLAVE
ATENÇÃO
A Torneira Flecha NÃO DEVE ser submetida à autoclave, pois não suporta as temperaturas deste processo e será danificado.

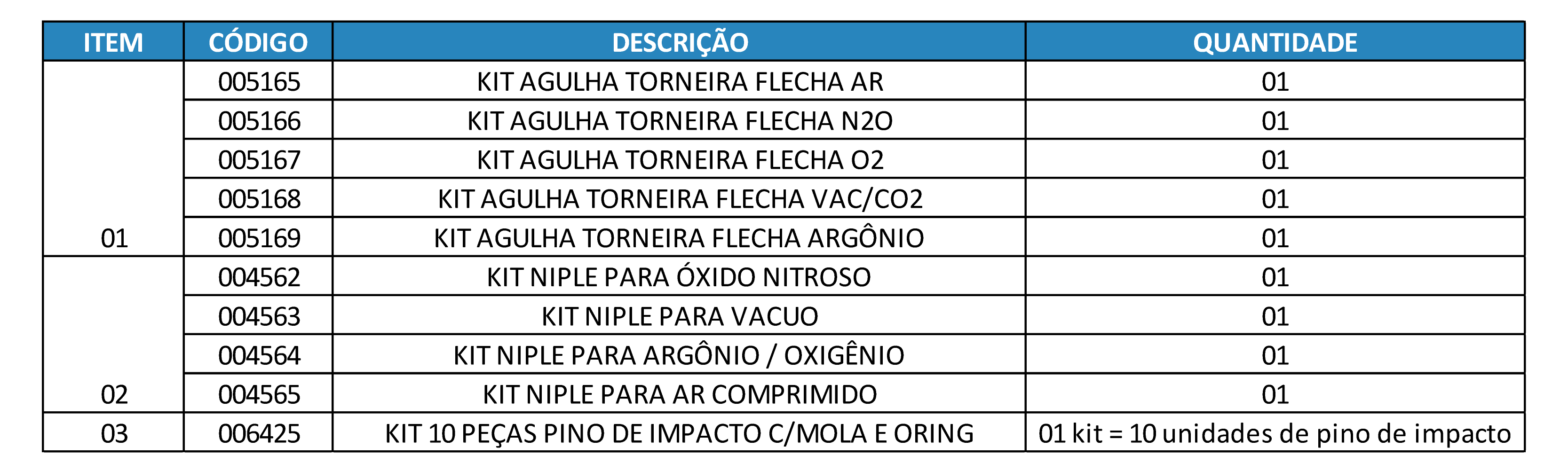

PARTES E PEÇAS

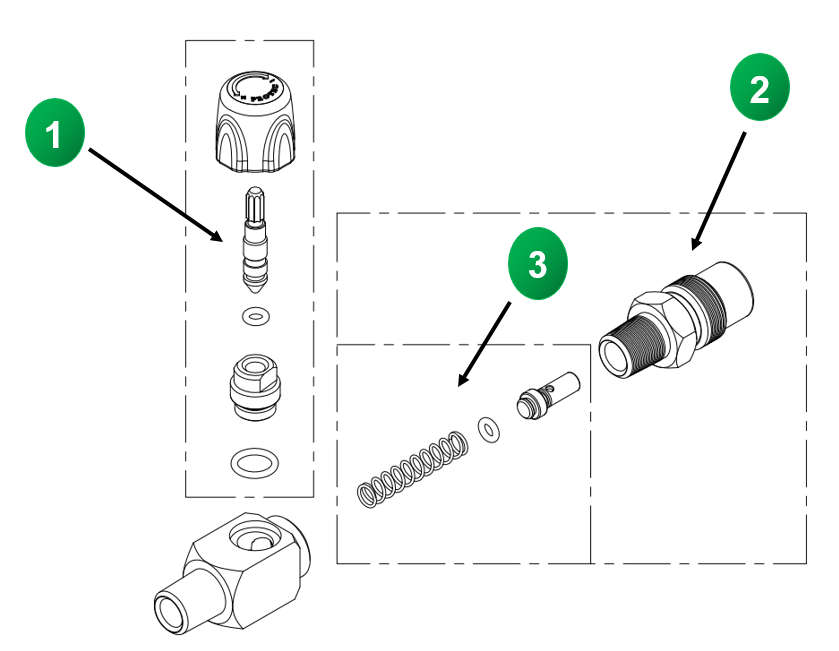

VISTA EXPLODIDA torneira flecha
ATENÇÃO
• Verifique, periodicamente, a limpeza e o perfeito estado de conservação das Torneiras Flecha. Caso seja constatada qualquer deformação ou outra irregularidade, faça a substituição por uma nova Torneira.
MANUTENÇÃO PREVENTIVA
A manutenção do produto deve ser executada por profissional treinado e com a utilização de componentes originais.
ESPECIFICAÇÕES TÉCNICAS
Modelo:
Torneira Flecha com Válvula de Impacto
Tipos de Gás:
Oxigênio / Ar Comprimido Medicinal / Óxido Nitroso / Gás Carbônico / Nitrogênio e Vácuo.
Pressão de Trabalho:
3,5 ±0,3 kgf/cm²
Conexões de Saída:
Conforme a Norma ABNT NBR 11906
Corpo:
Material: Latão Cromado
Botão de Regulagem:
Botão: Polipropileno (PP)
Porca: Latão Cromado
Agulha: Latão
Oring: Borracha Nitrílica
Kit Niple:
Niple: Latão Cromado
Pino de Impacto: Latão; Aço, Borracha Nitrílica
CONDIÇÕES DE ARMAZENAMENTO
Deve ser armazenado em local limpo e seco, sob temperatura entre -5ºC à 45ºC e com umidade relativa inferior a 95% (Não condensada). Deve ser protegido de luz direta do sol e vapores químicos.
CONDIÇÕES DE TRANSPORTE
• Para transporte são admitidas variações de temperatura de -5ºC à 45ºC e com umidade relativa inferior 95%.
• Deve ser manuseado e transportado com cuidado e evitando batidas, principalmente quando estiver fora da embalagem.
CERTIFICADO DE GARANTIA
A Protec Export garante este produto contra defeito de material ou fabricação por um período de 12 meses a partir da data de venda, comprovada através da Nota Fiscal de venda.
Não se incluem nesta garantia quaisquer danos causados por:
1. Utilização e/ou instalação inadequada ou em desacordo com os procedimentos contidos no manual;
2. Violação, ajustes ou manutenção realizados por pessoal não autorizado;
3. Acidentes ou agentes da natureza.
Os serviços em garantia serão prestados pela Protec Export ou seu representante devidamente autorizado. Em caso de dúvida, entre em contato com o fabricante.
FABRICANTE/ DISTRIBUIDOR
PROTEC EXPORT Ind. Com. Imp. Exp. Equip. Méd. Hosp. Ltda.
Rodovia Bunjiro Nakao, 49800 - Chácara Remanso
CEP 06726-300 - Cotia - SP
CNPJ: 06.207.441/0001-45
I.E.: 278.163.442.114
Autorização de Funcionamento ANVISA N° 8043514
Número do Registro do Produto no Ministério da Saúde/ANVISA: 80435140027
PABX: +55 (11) 3132-9899
Fax: +55 (11) 3714-1375
