MANUAL TÉCNICO
Este manual foi elaborado por profissionais da área de saúde com objetivo de fornecer as informações necessárias ao usuário do Painel de alarme, quanto à operação, características técnicas e cuidados gerais de utilização e manutenção.
SOLUÇÕES ESSENCIAIS
Para sua segurança não tente utilizar ou operar este produto para saúde sem que tenha lido e compreendido as informações contidas neste manual. Se mesmo após a leitura surgirem dúvidas, entre em contato com a Protec: [email protected]
OPERAÇÃO SEGURA
Este dispositivo deve ser utilizado exclusivamente por profissionais de saúde devidamente treinados. Seguir as instruções deste manual não só garante a segurança do paciente, mas também prolonga a vida útil do equipamento. Atenção:
O uso incorreto do Painel de alarme pode resultar em riscos para o paciente e danos ao dispositivo.
Este equipamento deve ser operado em ambientes seguros e controlados, longe de atmosferas tóxicas.
Utilize apenas peças de reposição originais da Protec para garantir o desempenho e a segurança do equipamento.
CÓDIGOS DO PRODUTO
004614 PAINEL DE ALARME – REDE DE AR COMPRIMIDO
004615 PAINEL DE ALARME – REDE DE ÓXIDO NITROSO
004616 PAINEL DE ALARME – REDE DE OXIGÊNIO
004617 PAINEL DE ALARME – REDE DE VÁCUO
004618 PAINEL DE ALARME – REDE DE NITROGÊNIO
004619 PAINEL DE ALARME – REDE DE GÁS CARBÔNICO
DESCRIÇÃO
Os Painéis de alarme para gases é um equipamento desenvolvido para as atividades de prevenção e manutenção da rede de gases médico-hospitalares.
Princípios de Funcionamento
• Os Painéis de Alarme para Rede de Gases foram desenvolvidos para sinalizar por meio de alarmes audiovisuais a queda de pressão de uma rede de gases medicinais. O acionamento é gerado por um manômetro pré-setado calibrado, que com auxílio de um circuito micro processado, pode detectar qualquer variação na pressão da rede de gases e é acionado imediatamente o alarme.
Auxiliar no monitoramento da rede de gases canalizado através de sinalização por meios de alarmes audiovisuais quando ocorre queda de pressão da rede, de forma a prevenir a falta de gases para alimentar os equipamentos médicos hospitalares e ou pacientes durante procedimento clínico.
Aplicação Clínica
• Deve conectar o produto à rede de gás (posto medicinal) através do conector borboleta e conectar o cabo de energia na rede elétrica. Quando o painel de alarme estiver conectado na rede de gás e elétrica, o led de condição normal (verde) ficará acesso.
PRECAUÇÕES E NOTAS
O Painel de Alarme deve ser manuseado por pessoal qualificado e treinado. É imprescindível a LEITURA TOTAL DO MANUAL DE INSTRUÇÃO antes de utilizar o painel na rede.
Caso não siga as precauções descritas, será considerado mau uso do equipamento.
A utilização do produto antes do completo entendimento das suas características e funções resulta em condições de risco para o paciente e o próprio produto. Os parágrafos precedidos das seguintes palavras merecem especial atenção:
Cuidado: Sinaliza condições que podem impactar negativamente a segurança do operador ou do paciente.
Atenção: Aponta situações que podem causar danos ao produto e seus acessórios.
Nota: Fornece informações adicionais que auxiliam na melhor compreensão do funcionamento do produto.
CUIDADO
Não tente operar o Painel de Alarme sem prévio conhecimento ou supervisão adequada. O painel de alarme só poderá ser utilizado quando instalado adequadamente a postos medicinais (consumo) e a rede elétrica.
Não utilize o Painel de Alarme se constatado vazamento. Para verificar, utilize uma solução de água e sabão neutro (espuma). Caso detecte vazamento, contate a Assistência Técnica Protec.
Certifique-se de que o gás a ser utilizado no Painel de Alarme é o mesmo do posto medicinal e é o mesmo descrito na etiqueta de identificação do gás.
Não fume na área onde o equipamento é utilizado.
Nunca use óleo, graxa, hidrocarboneto ou deixe materiais orgânicos similares em contato com oxigênio, sob risco de explosão. Os equipamentos que utilizam oxigênio não podem ser lubrificados.
Leia com atenção este manual de instrução para utilizar corretamente o produto. Deve-se tirar o máximo proveito dos recursos relatados.
Produto NÃO ESTÉRIL
ATENÇÃO
Antes de utilizar, verifique se o produto não possui imperfeições.
Este produto pode sofrer alterações, sem prévio aviso ao usuário;
Manuseie o produto cuidadosamente;
A manutenção deve somente ser executada por pessoas autorizadas;
A manutenção deve somente ser executada por pessoas autorizadas;
Não sobrecarregue os encaixes;
Siga corretamente as instruções para limpeza, desinfecção e/ou esterilização.
NOTA
Leia com atenção este manual de operação para utilizar corretamente o produto e tire o máximo proveito dos recursos relatados. Em caso de dúvidas, procure suporte técnico da Protec.
O produto deve ser utilizado unicamente na finalidade para o qual é indicado.
O Painel de Alarme deve ser manuseado por pessoal qualificado e treinado.
A manutenção preventiva deve ser executada pelo Fabricante e/ou Assistência Técnica Autorizada.
PAINEL FRONTAL

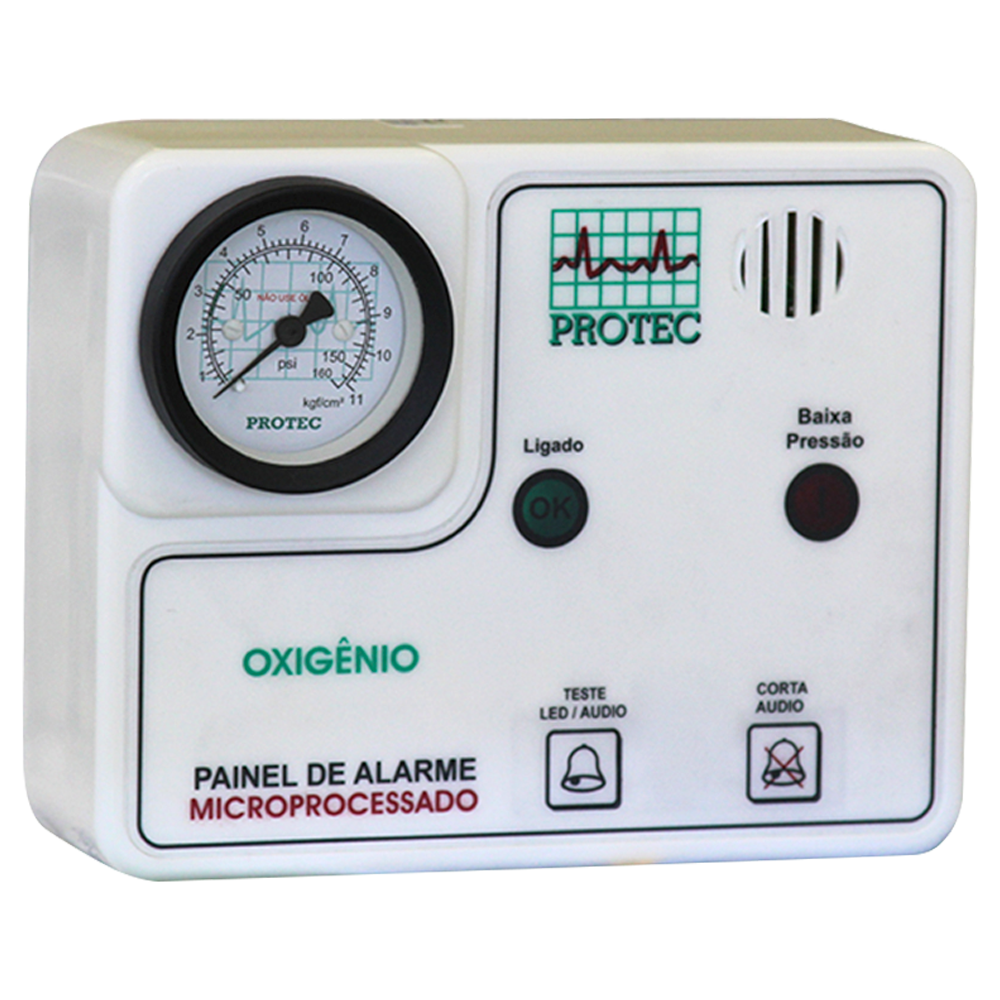

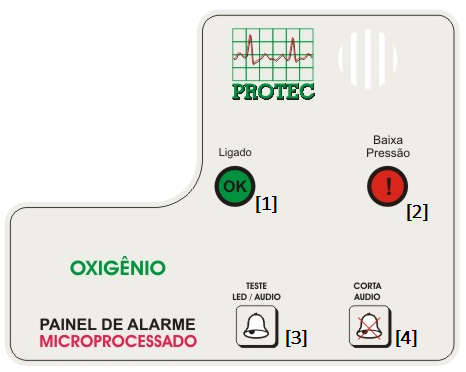

Legenda:
[1] – Ligado
[2] – Baixa Pressão
[3] – Teste LED/Áudio
[4] – Corta Áudio
PROCEDIMENTO DE OPERAÇÃO/INSTALAÇÃO
• Conecte a extensão do tipo borboleta, rosqueando no posto medicinal.
• Conecte o plugue à rede elétrica.
• Quando o painel de alarme estiver conectado na rede de gás e elétrica, o LED de condição normal (VERDE) ficará aceso;
• Enquanto o painel de alarme estiver em condição normal, pode ser feito o teste de verificação do circuito. Pressione e mantenha pressionada a tecla (Teste Led / Áudio) o LED de pressão baixa (VERMELHO) irá piscar e irá soar um alarme sonoro, para interromper o teste solte a tecla;
• Quando a pressão da rede for inferior à 3,5 kgf/cm2, automaticamente o painel deixará de operar em condição normal e começará a piscar e soar o alarme de pressão baixa (LED VERMELHO). A pressão da rede deve ser corrigida, ou seja, o alarme deixa de soar com a pressão da rede superior à 3,5 kgf/cm2.
Painel de Alarme para Vácuo
Para Painel de Vácuo, irá alarmar quando atingir pressão inferior a 15pol.Hg, e irá parar de alarmar quando a pressão atingir 15pol.Hg;
NOTA
• Após a detecção da falha, é possível cortar o alarme sonoro pressionado a tecla (corta áudio). O alarme sonoro será interrompido imediatamente, porém o led vermelho continuará piscando até que o problema da pressão da rede seja resolvido;
• Fixe o painel de alarme na parede utilizando dois parafusos, através dos furos contidos na parte posterior do produto.
• Conecte o “Cabo Força” na tomada elétrica;
• Rosqueie a borboleta da extensão no conector do posto parede (Rede de gás) de acordo com o gás a ser monitorado.
PREPARAÇÃO PARA LIMPEZA
CUIDADO
Antes da primeira utilização se necessário, LIMPE e DESINFECTE o Painel de Alarme;
LIMPEZA
CUIDADO
A limpeza deve ser feita com pano umedecido em solução de água e sabão neutro, passando por toda a superfície do painel.
Após a limpeza, faça a secagem com um pano limpo, macio e seco.
ATENÇÃO
A desinfecção / limpeza não pode ser feita por imersão ou em câmaras fechadas sob temperaturas superiores à temperatura ambiente, pois poderá danificar o produto.
Não pode ser utilizado Hipoclorito de Sódio (cloro) na desinfecção / limpeza, pois poderá danificar o produto.
DESINFECÇÃO/ESTERILIZAÇÃO
ÁLCOOL 70%
Utilize álcool 70% para desinfecção da parte externa utilizando pano limpo e umedecido, e faça a secagem com um pano limpo, macio e seco.
AUTOCLAVE
ATENÇÃO
O Painel de Alarme NÃO DEVE ser submetido à autoclave, pois não suporta as temperaturas deste processo e será danificado.

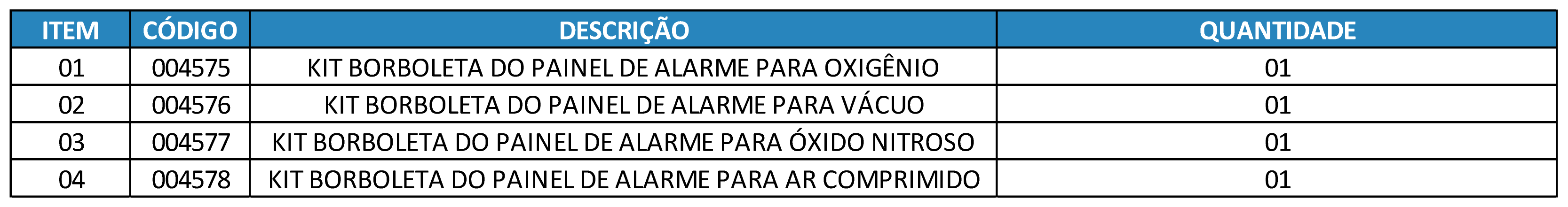

PARTES E PEÇAS

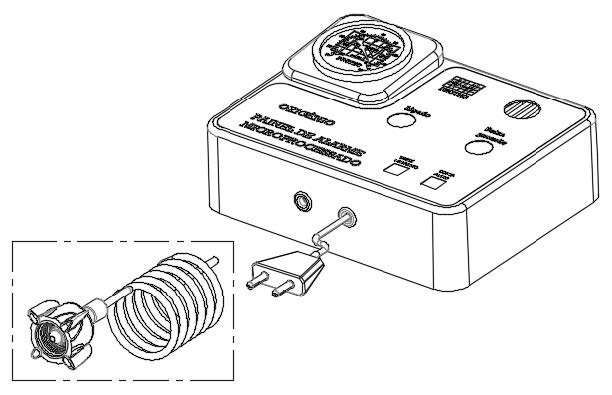

VISTA EXPLODIDA painel de alarme
ATENÇÃO
• Verifique, periodicamente, a limpeza e o perfeito estado de conservação do Painel de Alarme. Caso seja constatada qualquer deformação ou outra irregularidade, contate a Assistência Técnica Protec.
MANUTENÇÃO PREVENTIVA
A manutenção do produto deve ser executada por profissional treinado e com a utilização de componentes originais. A integridade física do produto e seus acessórios de vedação e conexão devem ser verificados mensalmente. Para uma manutenção segura, solicite a Assistência Técnica Autorizada Protec.
ESPECIFICAÇÕES TÉCNICAS
Caixa:
Material:
Caixa: Poliestireno de Alto Impacto (PSAI)
Tampa: Aço com pintura Epoxi
Extensão do Tipo Borboleta:
Material:
Borboleta: Polipropileno (PP) com inserto em ZAMAK
Tubo: Poliuretano (PU) (Branco em espiral) Comprimento do tubo: 1 metro linear
Bico: Latão Cromado
Anel Trava: Poliamida (PA)
Tipos de Gases:
Oxigênio
Ar Comprimido Medicinal
Óxido Nitroso
Gás Carbônico
Nitrogênio
Manômetro para Rede de Gases:
Set Point pré-ajustado em 3,5 kgf/cm2
Manômetro para Rede de Vácuo:
Set Point pré-ajustado em 15 pol.Hg
Conexões de Entrada:
Conforme a Norma ABNT NBR 11906
Tensão da Rede Elétrica:
110V / 220V (Bivolt)
CONDIÇÕES DE ARMAZENAMENTO
Deve ser armazenado em local limpo e seco, sob temperatura entre -5ºC à 45ºC e com umidade relativa inferior a 95% (Não condensada). Deve ser protegido de luz direta do sol e vapores químicos.
CONDIÇÕES DE TRANSPORTE
• Para transporte são admitidas variações de temperatura de -5ºC à 45ºC e com umidade relativa inferior 95%.
• Deve ser manuseado e transportado com cuidado e evitando batidas, principalmente quando estiver fora da embalagem.
CERTIFICADO DE GARANTIA
A Protec Export garante este produto contra defeito de material ou fabricação por um período de 12 meses a partir da data de venda, comprovada através da Nota Fiscal de venda.
Não se incluem nesta garantia quaisquer danos causados por:
1. Utilização e/ou instalação inadequada ou em desacordo com os procedimentos contidos no manual;
2. Violação, ajustes ou manutenção realizados por pessoal não autorizado;
3. Acidentes ou agentes da natureza.
Os serviços em garantia serão prestados pela Protec Export ou seu representante devidamente autorizado. Em caso de dúvida, entre em contato com o fabricante.
FABRICANTE/ DISTRIBUIDOR
PROTEC EXPORT Ind. Com. Imp. Exp. Equip. Méd. Hosp. Ltda.
Rodovia Bunjiro Nakao, 49800 - Chácara Remanso
CEP 06726-300 - Cotia - SP
CNPJ: 06.207.441/0001-45
I.E.: 278.163.442.114
Autorização de Funcionamento ANVISA N° 8043514
Número do Registro do Produto no Ministério da Saúde/ANVISA: 80435149001
PABX: +55 (11) 3132-9899
Fax: +55 (11) 3714-1375
